Navigationsturm installieren (elektric)

[MartinV]

Ich habe einen Navigationsturm (Uncle Wang) gekauft und er kam mit Future Eyes Zusatzlichtern, die als Hauptlichter fungieren sollen. Ich muss (einen Teil) der Verkabelung des Motorrads mit diesen Lichtern abgleichen, aber die Schaltpläne im Handbuch sind unlesbar (auch digital) und vielleicht nicht einmal korrekt. Was ich in den Voge Scheinwerfern sehen kann, sind: 1x weiß, 1x blau, 2x grün, 1x braun. Hat jemand eine Idee, welcher Draht was macht? Ich wohne in den Niederlanden, daher sind die Regeln für die Zertifizierung und dergleichen hier anders.

[Giagl]

Servus Martin,

welche 300er hast Du?

[MartinV]

Ich habe der Rally.

[MartinV]

Ich kann meine Frage auch anders formulieren: Bei der H4-Glühbirne gibt es 3 Anschlüsse. Welcher ist Masse oder -, welcher ist normale Beleuchtung und welcher ist große Beleuchtung?

[Steinbeisser]

Hallo Martin,

wenn ich den Schaltplan im PDF-Reader auf 400% vergrößere, wird die Beschriftung lesbar

Zu Deiner Frage:
grün ist Masse (Minus)
weiß ist Fahrlicht (Low Beam)
blau ist Aufblendlicht (High Beam)
braun ist Standlicht (Position Light)

Wenn Du mit dem Umbau fertig bist, poste bitte ein Foto von der fertigen Maschine.
Du bist meines Wissens der Erste hier, der so einen Rally Umbau macht.

Gruß
Der Steinbeisser

[MartinV]

Hallo Steinbeisser,

Ich glaube ich habe eine Anleitung mit geringer Auflösung, da das Hineinzoomen nichts gebracht hat, also danke für die Info!

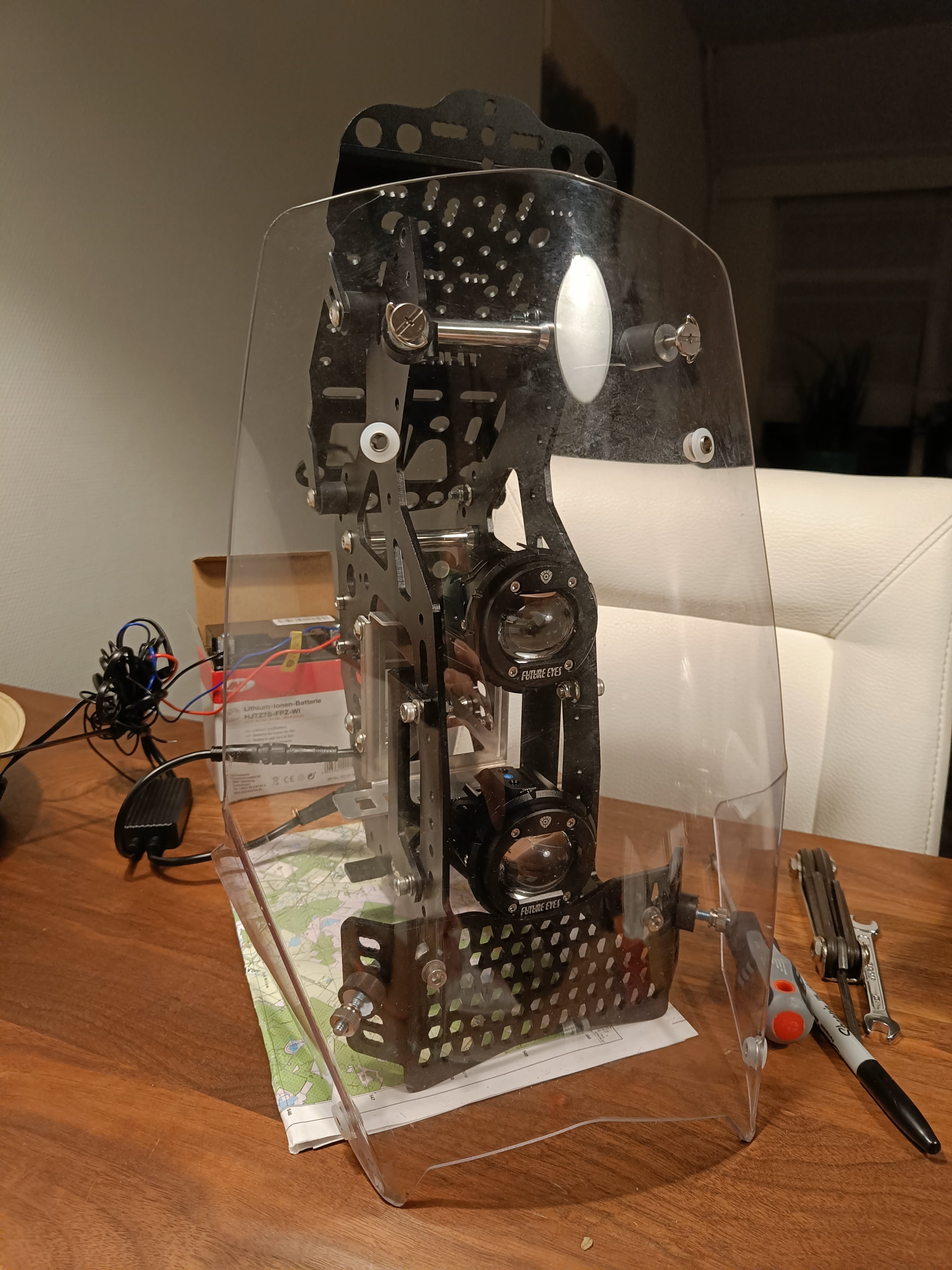

Ich war heute damit beschäftigt, den Turm zusammenzubauen, aber ich bin nicht zufrieden (zumindest nicht für das, was ich bezahlt habe): Der Schirm passt nicht gut und scheint schon einmal verwendet worden zu sein, die untere Lampe passt nicht und die Lichter funktionieren nur richtig mit einem zusätzlichen Schalter am Lenker. Ich weiß noch nicht, ob das Ganze richtig auf das Motorrad passt. Die mitgelieferten Lampen sind Future Eyes F20 und ich habe den Testaufbau heute Abend auf eine Landstraße mitgenommen und die Lichtmenge, die sie liefern, ist enorm. Ich möchte einen Großteil meines Geldes vom Lieferanten zurück und versuche dann, alles passend zu machen, oder ich behalte die Lampen einfach und baue sie dann als zusätzliche Lampen ein und dann geht der Rest zurück.

[Giagl]

Hi Martin,

Du hast PN und E-Mail.

Guckstdu!

[Steinbeisser]

Hallo Martin,

ich habe mich auf den Schaltplan bezogen, den Du HIER bei uns im Forum findest.

"Uncle Wang" hat vor einiger Zeit im Forum versucht, Werbung für seine Produkte zu machen.
Das war aber nicht besonders überzeugend.
Viele Produkte bekommst Du in anderen chinesischen Shops günstiger.

Besonders beim Rally Tower stellt sich die Frage, ob die Lampen im europäischen Bereich legal sind (E-Prüfzeichen) ?
Wenn möglich würde ich dazu raten, alles zurück schicken und die Bezahlung zurück zu fordern.

Da würde ich lieber die originale Beleuchtung fahren und nur bei Veranstaltungen abseits der Straße wo es wirklich notwendig ist Zusatzscheinwerfer anbauen, die nicht legal sind.

Gruß
MM

[Giagl]

Hi,

ich habe mich auf den Schaltplan bezogen, den Du HIER bei uns im Forum findest.

jetzt weiß ich wieder, woher ich meinen Schaltplan habe.

Und ich dachte, er sollte nicht über das Forum verteilt werden wegen irgendwelchen Rechten und habe ihn "geheim" per E-Mail verschickt ...

[JORS]

Ich habe gerade mal gegoogelt, das ganze Teil kostet ja fast 500 Euro.... Boah.....
Dafür sollte das aber perfekt passen, finde ich....
Abgesehen davon: Ist alles Geschmackssache, aber ich persönlich finde das Teil abgrundtief hässlich....
Und noch eine Frage: Wenn die Scheinwerfer HINTER der Scheibe sitzen und die Scheibe mal so richtig dreckig wird (was bei der Rally ja nicht auszuschließen ist.... ), bricht sich das Licht dann nicht in der Scheibe? Das könnte dann doch die anderen ganz schön blenden....
Ich bin da eher beim Steinbeisser, ich habe Zusatzscheinwerfer von Future Eyes an der Rally, die kann man schnell abbauen und die machen auch die Nacht zum Tag, wenn man die anschaltet....
Trotzdem noch good luck bei der Installation und den Verhandlungen mit Uncle Wang....
Gruß vom Jörg
